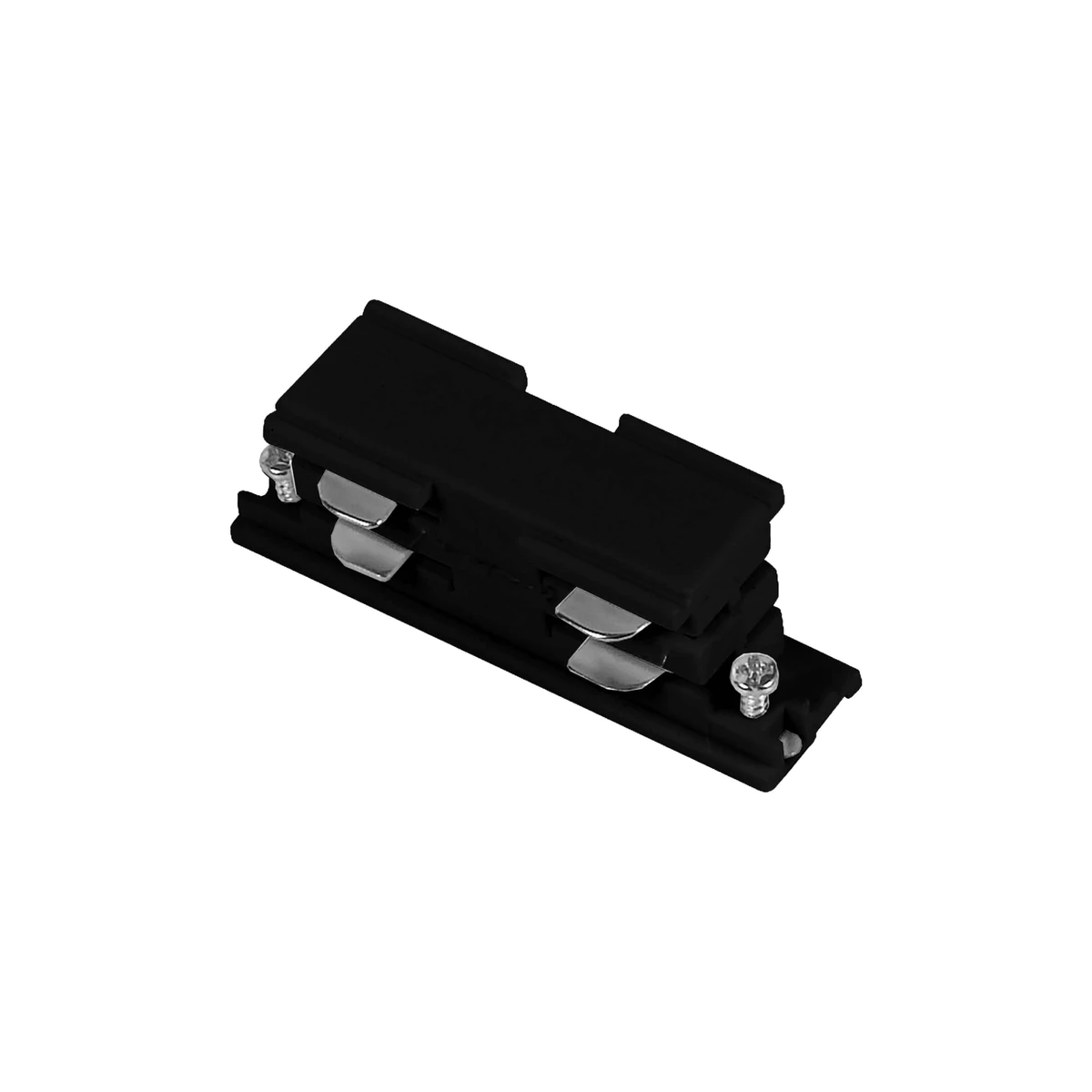

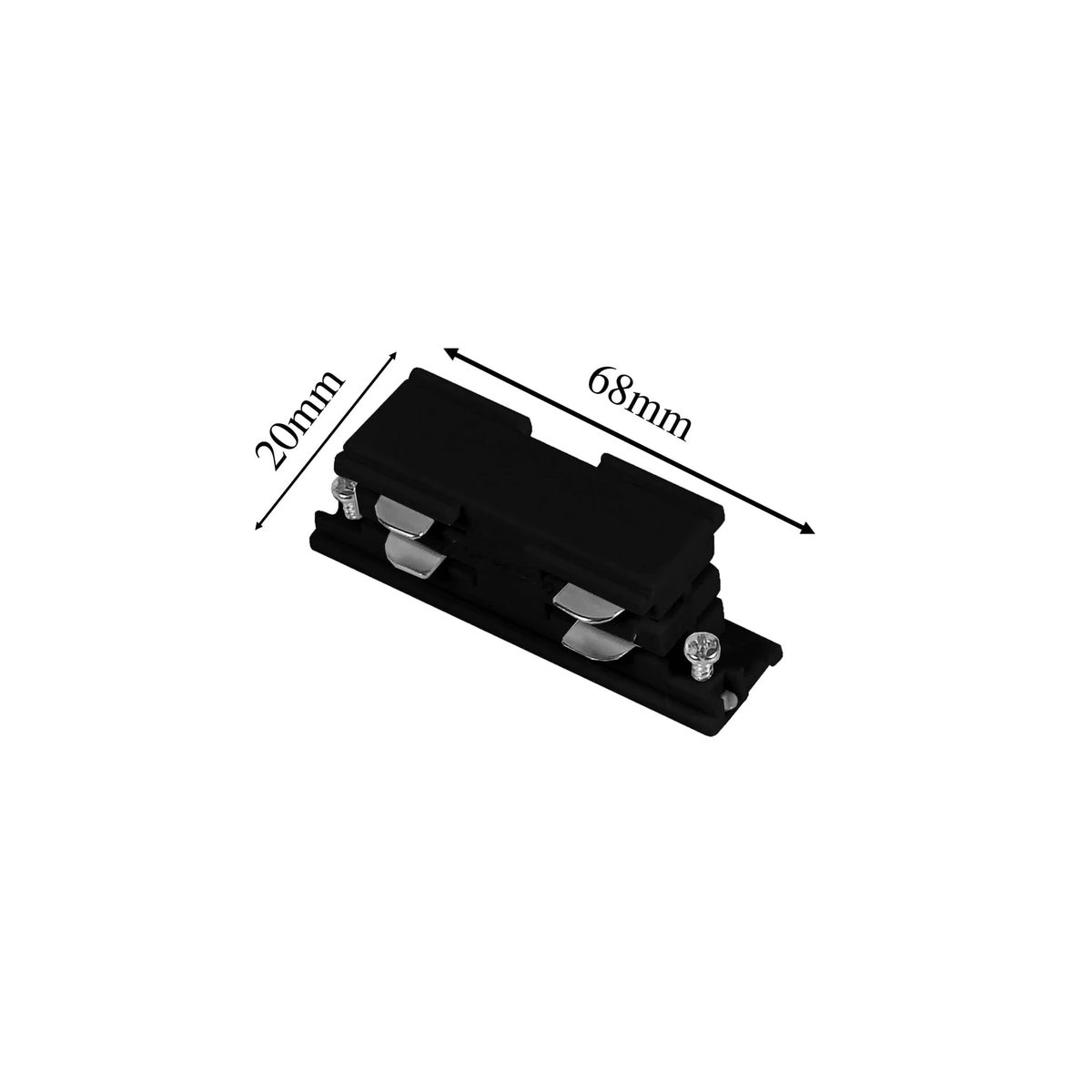

Conector interior 3F negru sistem șine, Light Prestige

Ghid de planificare și instalare sistem șine 3F cu conectori

Planificarea layout-ului și calculul componentelor necesare: Măsoară spațiul în care vei instala sistemul și desenează schema dorită (liniară, L, T, U sau configurații complexe). Calculează lungimea totală de șină necesară și identifică punctele unde ai nevoie de conectori interiori pentru a uni segmentele. Pentru fiecare colț sau punct de ramificare, vei folosi un conector LP-551/4 BK pentru a menține continuitatea electrică pe toate cele 3 faze.

Achiziționarea componentelor sistemului complet: Pe lângă conectori, vei avea nevoie de șine 3F (disponibile în lungimi de 1-3m), alimentare centrală sau de capăt pentru conectarea la rețeaua electrică 230V, capace de închidere pentru capetele libere și numărul dorit de spoturi sau corpuri de iluminat compatibile 3F. Verifică ca toate componentele să aparțină aceluiași sistem Light Prestige 3F pentru compatibilitate electrică și estetică garantată.

Pregătirea șinelor și montajul conectorului: Aliniază capetele a două segmente de șină astfel încât canalele conductoare să fie perfect paralele. Inserează conectorul LP-551/4 BK în canalul primei șine până când contactele metalice intră complet în canalele conductoare ale șinei. Împinge apoi a doua șină pe cealaltă parte a conectorului, asigurându-te că fixarea mecanică este completă și că nu există spațiu vizibil între conector și șine.

Verificarea continuității electrice și testarea sistemului: Înainte de a monta sistemul pe tavan, conectează alimentarea electrică la o priză de test și verifică funcționarea fiecărui circuit individual folosind un spot de probă. Mută spotul de-a lungul întregii lungimi de șină, inclusiv peste conectori, pentru a confirma că toate cele 3 faze transmit curentul corect în toate punctele sistemului. Dacă observi întreruperi, verifică dacă conectorul este complet introdus în ambele șine.

Montarea finală și configurarea scenariilor luminoase: Fixează sistemul de șine pe tavan folosind suporturile adecvate la intervale de maximum 1 metru pentru șine lungi. Distribuie spoturile pe cele 3 circuite în funcție de scenariile luminoase dorite (de exemplu: circuitul 1 pentru iluminat general, circuitul 2 pentru accent pe zone specifice, circuitul 3 pentru iluminat ambiental). Conectează fiecare circuit la întrerupătoare separate sau la un sistem de control inteligent pentru flexibilitate maximă în gestionarea luminii.

⚠️ AVERTISMENT CRITIC: Instalarea sistemelor de iluminat pe șine 230V trebuie efectuată exclusiv de electricieni autorizați ANRE conform normativelor I7/2011. Conectarea incorectă a fazelor sau lipsa conductorului de protecție (împământare) poate cauza electrocutare sau incendiu. Deconectează întotdeauna sursa de alimentare înainte de orice intervenție pe sistem și verifică absența tensiunii cu un aparat de măsură certificat.

Întrebări frecvente despre conectori 3F pentru sisteme de șine

Pot folosi acest conector pentru a uni o șină trifazică cu una monofazică în aceeași instalație?

Nu, conectorul LP-551/4 BK este conceput exclusiv pentru sisteme trifazice (3F) și nu poate fi folosit pentru a conecta șine cu număr diferit de circuite. Sistemele monofazice (1F) au doar 2 conductori (fază + neutru), în timp ce sistemele 3F au 4 conductori (3 faze + neutru). Încercarea de a mixa aceste sisteme va duce la funcționare incorectă și risc de deteriorare a spoturilor. Dacă dorești să extinzi un sistem 1F existent, trebuie să folosești conectori specifici pentru șine monofazice. Pentru a trece de la un sistem 1F la unul 3F, trebuie să înlocuiești complet infrastructura de șine și să adaugi circuite electrice suplimentare în instalația ta electrică, ceea ce necesită autorizare de la un electrician calificat și eventual modificări la tabloul electric principal.

Câți conectori pot fi folosiți într-un singur sistem de șine fără a afecta performanța electrică?

În teorie, poți folosi un număr nelimitat de conectori interiori LP-551/4 BK în sistemul tău, deoarece fiecare conector menține continuitatea electrică completă pe toate cele 3 faze. Totuși, din punct de vedere practic, factorul limitativ este lungimea totală a sistemului și sarcina electrică totală. Sistemele 3F standard sunt dimensionate pentru maximum 16A pe întregul sistem (aproximativ 3800W împărțiți pe cele 3 circuite), ceea ce înseamnă că poți alimenta aproximativ 76 de spoturi LED de 50W. Lungimea maximă recomandată a unui sistem continuu este de aproximativ 15-20 metri, indiferent de numărul de conectori, datorită căderilor de tensiune care apar pe distanțe mari. Pentru instalații mai extinse, este recomandat să folosești puncte de alimentare multiple (la mijlocul sistemului sau la capete diferite) pentru a distribui uniform sarcina electrică și a menține tensiunea stabilă în toate punctele sistemului.

Care este diferența între un conector interior și un conector în formă de L sau T pentru sisteme 3F?

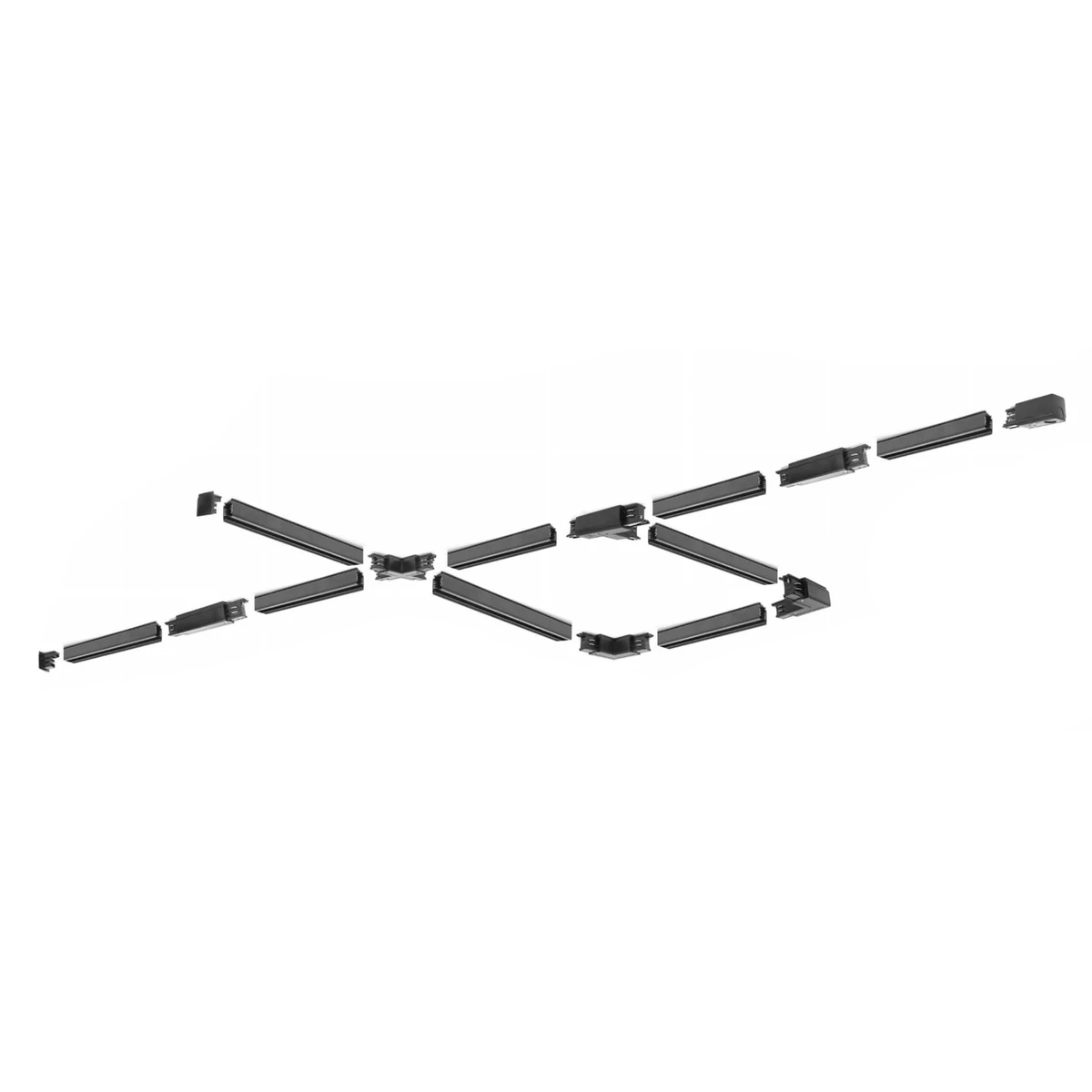

Conectorul interior LP-551/4 BK este conceput pentru a uni două segmente de șină în linie dreaptă, menținând direcția liniară a sistemului. Acesta este elementul de bază folosit atunci când lungimea unei șine standard (1-3m) nu este suficientă și trebuie să extinzi sistemul în aceeași direcție. În schimb, conectoarele în formă de L (LP-552/3F) sau T (LP-553/3F) din aceeași colecție Light Prestige sunt folosite pentru a schimba direcția sistemului sau pentru a crea ramificații. Conectorul L permite crearea de colțuri la 90 de grade (disponibil în versiuni stânga și dreapta pentru diferite configurații), în timp ce conectorul T permite crearea unei ramificații perpendiculare, ideal pentru layouts în formă de cruce sau configurații mai complexe. Toți acești conectori mențin continuitatea electrică pe toate cele 3 faze, dar diferă în configurația mecanică și în direcția în care orientează șinele conectate. Alegerea tipului corect de conector depinde de schema de iluminat pe care dorești să o creezi în spațiul tău.

Este necesară întreținerea periodică a conectorilor sau se pot deteriora în timp contactele electrice?

Conectoarele LP-551/4 BK sunt concepute pentru utilizare pe termen lung fără întreținere în condiții normale de funcționare din spații interioare. Contactele din oțel și cupru sunt rezistente la oxidare și mențin conductivitatea electrică excelentă chiar și după ani de utilizare continuă. Totuși, în medii cu umiditate ridicată (peste 80%) sau în spații cu fluctuații mari de temperatură, există riscul ca oxizii să se formeze pe suprafața contactelor, ceea ce poate crește rezistența electrică și duce la încălzire localizată. Pentru astfel de condiții, se recomandă o inspecție vizuală anuală a sistemului, verificând dacă există urme de decolorare sau căldură excesivă în zonele conectorilor. Dacă observi că un conector devine cald la atingere în timpul funcționării normale (temperatura ar trebui să fie aproape identică cu temperatura ambientală), acest lucru poate indica un contact electric defectuos care necesită înlocuirea conectorului. În spații prafuite precum ateliere sau depozite, praful acumulat pe sistem poate pătrunde în canalele conductoare, caz în care o curățare blândă cu aer comprimat o dată pe an va preveni acumulările care ar putea afecta contactul electric optimal.

Aspecte importante înainte de cumpărare

Conectorul interior 3F este un element tehnic specific sistemelor trifazice și nu poate fi folosit pentru sisteme monofazice sau cu tensiune redusă (48V). Înainte de achiziție, confirmă că instalația ta electrică existentă suportă alimentarea trifazică 230V sau că electricianul tău poate adăuga circuitele necesare la tabloul electric. Sistemele 3F necesită cablaj electric cu 5 fire (3 faze + neutru + împământare) pentru funcționare corectă și sigură, ceea ce poate implica costuri suplimentare de instalare față de sistemele monofazice standard. De asemenea, verifică că toate componentele pe care intenționezi să le folosești (șine, spoturi, alimentări) aparțin aceluiași sistem Light Prestige 3F, deoarece conectoarele de la producători diferiți pot avea dimensiuni sau configurații de contacte incompatibile chiar dacă vizual par similare.

Pentru configurații complexe care implică multiple schimbări de direcție sau ramificații, planifică cu atenție schema sistemului și calculează numărul exact de conectori de fiecare tip înainte de achiziție. Un design bine gândit va minimiza numărul de puncte de conexiune și va optimiza distribuția spoturilor pentru acoperire luminoasă uniformă. Dacă spațiul tău necesită iluminat pe distanțe mai mari de 15 metri, consultă un electrician pentru a evalua necesitatea unor puncte de alimentare suplimentare care să prevină căderile de tensiune și să asigure funcționarea optimă a tuturor spoturilor din sistem.

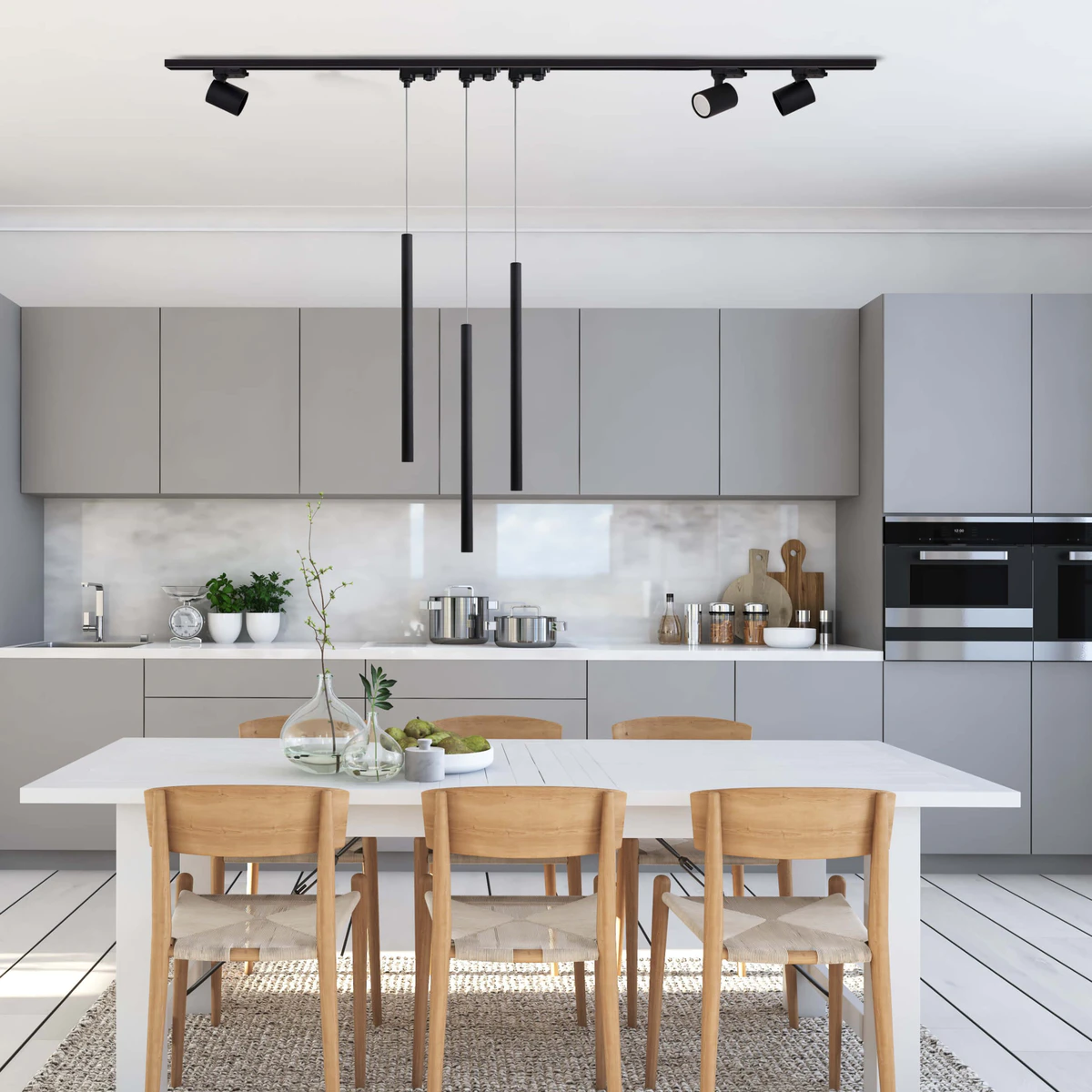

Conectorul interior 3F negru Light Prestige LP-551/4 BK este alegerea tehnică corectă pentru extinderea și personalizarea sistemelor de iluminat pe șine trifazice din spații comerciale sau rezidențiale moderne, oferind flexibilitate completă în crearea layout-urilor de iluminat adaptate nevoilor tale specifice. Fabricat din materiale rezistente cu contacte metalice de calitate superioară, acest conector garantează transmiterea sigură a curentului electric și integrare estetică perfectă în amenajările contemporane care valorifică sistemele de iluminat vizibile ca elemente arhitecturale definitorii. Utilizat împreună cu celelalte componente din colecția Szynoprzewód 3F, conectorul transformă conceptul de iluminat fix într-un sistem dinamic și reconfigurabil care evoluează odată cu schimbările din spațiul tău.

Sistemele de iluminat pe șine trifazice reprezintă investiția inteligentă pentru spații care necesită scenarii luminoase multiple și control independent al zonelor de iluminat, oferind flexibilitate tehnică superioară soluțiilor de iluminat tradițional fix care limitează adaptabilitatea pe termen lung a amenajării tale.

Politică de Garanție și Retur: Produsele de iluminat tehnic precum conectoarele pentru sisteme de șine pot fi returnate în termen de 14 zile lucrătoare conform OUG nr. 34/2014, dacă sunt în ambalajul original, cu etichetele intacte, fără urme de instalare sau deteriorare mecanică. Atenție: Componentele electrice care prezintă semne de conectare la rețeaua electrică (urme de ardere, oxidare sau deformare termică pe contacte) nu pot fi returnate din motive de siguranță electrică, deoarece nu se poate verifica dacă au fost utilizate conform specificațiilor tehnice și dacă integritatea electrică a fost compromisă. Înainte de instalarea definitivă, testează sistemul complet pentru a confirma compatibilitatea și funcționarea corectă a tuturor componentelor. Pentru asistență tehnică în alegerea componentelor potrivite pentru configurația ta specifică de iluminat pe șine, contactează echipa noastră înainte de finalizarea comenzii.

Notă Importantă: Fiind un produs din materiale plastice tehnice (policarbonat) cu componente metalice, pot exista mici variații de nuanță între loturi de producție diferite, fără a afecta funcționalitatea sau compatibilitatea electrică a conectorului cu celelalte elemente din sistem.
